當0.01mm的焊點缺陷開始"玩躲貓貓"...

在電子制造行業里，PCB保險絲盒就像電路的"安全衛士"。但要是它的焊點出了岔子——虛焊、假焊、少錫...得，這位"衛士"當場就變"叛徒"！傳統人工檢測？老師傅拿著放大鏡盯到老花都未必能逮住這些"微米級戲精"。

不過別慌！今天要介紹的高精度視覺檢測設備，簡直就是為收拾這些"刺頭"而生的——連頭發絲1/10細的缺陷都別想蒙混過關！下面咱們就掀開這套方案的"超能力"底牌。

一、焊點檢測的"地獄難度"挑戰

1. 肉眼檢測的三大痛

"找不同"游戲玩到崩潰：0.1mm的錫球缺失？在放大鏡下盯5分鐘可能都發現不了

"標準浮動"玄學判定：A師傅說合格，B師傅喊NG，最后吵到組長那拍板

"秋后算賬"最致命：漏檢的焊點半年后引發故障，售后成本翻十倍

2. 視覺檢測設備的降維打擊

? 放大鏡？弱爆了！ 5000萬像素工業相機+20倍光學變焦，連焊錫表面的"橘子皮"紋路都清晰可見

? "鈦合金狗眼"永不疲勞 連續工作24小時，檢測一致性100%

? "最強大腦"實時存檔 每個焊點自動生成檢測報告，隨時溯源

車間老師傅吐槽："這設備上崗后，我們質檢部最忙的變成...擦鏡頭了！"

二、揭秘設備如何實現"顯微鏡級"檢測

1. 硬件三件套：給焊點做"CT掃描"

平行光+同軸光+漫射光組合照明：不同角度打光讓虛焊、裂紋統統現原形

遠心鏡頭消除透視畸變：確保1.0mm和1.1mm的焊盤直徑能被精準區分

納米級移動平臺：Z軸自動對焦，再也不用手動調焦到懷疑人生

2. AI算法：焊點界的"福爾摩斯"

特征提取：自動識別焊點的爬錫角度、潤濕面積、光亮程度等18項參數

深度學習：通過10萬+不良樣本訓練，連最會偽裝的"假性焊點"都能識破

自適應優化：針對不同批次焊錫膏的反光差異自動調整判定閾值

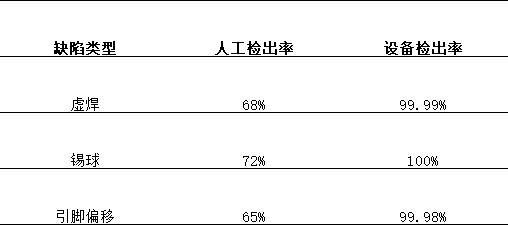

檢測效果對比：

三、實戰案例：某汽車電子廠的"焊點保衛戰"

客戶痛點：某型號保險絲盒因焊點問題導致整車廠索賠，每月?lián)p失超80萬

解決方案：

在SMT后段部署在線式視覺檢測設備

設置三重檢測關卡：

焊前：PCB焊盤氧化檢測

焊中：回流焊溫度曲線監控

焊后：3D焊點全檢

效果：

焊點不良率從1200PPM降至5PPM

客戶年索賠費用減少900萬+

意外收獲：產線員工再也不用背"漏檢"的黑鍋了

廠長金句："早知這設備連焊錫膏印刷偏移都能預防，三年前就該上！"

四、為什么說這是"最較真"的檢測方案？

"像素級"較真：每個焊點拍攝50張不同光源角度的照片

"數據狂"較真：自動生成CPK過程能力分析報告

"強迫癥"較真：NG品自動貼二維碼追溯，連返工記錄都存檔

行業老司機點評："別的設備是'差不多先生'，這套系統簡直是'處女座終結者'！"

五、給工廠主的"體檢問卷"

如果你的產線存在以下癥狀：

?? 客戶投訴焊點問題越來越多

?? 售后維修成本居高不下

?? 總在客戶抽檢時才暴雷

處方建議：是時候給你的質檢線做個"近視矯正手術"了！高精度視覺檢測設備就是那副能讓焊點缺陷無所遁形的"智能眼鏡"。

行動指南：

掃碼領取《焊點檢測避坑指南》

預約免費打樣檢測

坐等你的質量工程師送來感謝錦旗

畢竟在這個連芯片都要用電子顯微鏡檢測的時代，焊點質量該用"放大鏡思維"還是"顯微鏡裝備"？答案不言而喻！??
