五金管視覺檢測設備在檢測段長度、凸臺厚度、凸臺外徑、同軸度等方面，具有高度的自動化和精準性。以下是對這些檢測項目的詳細說明：

1. 段長度檢測

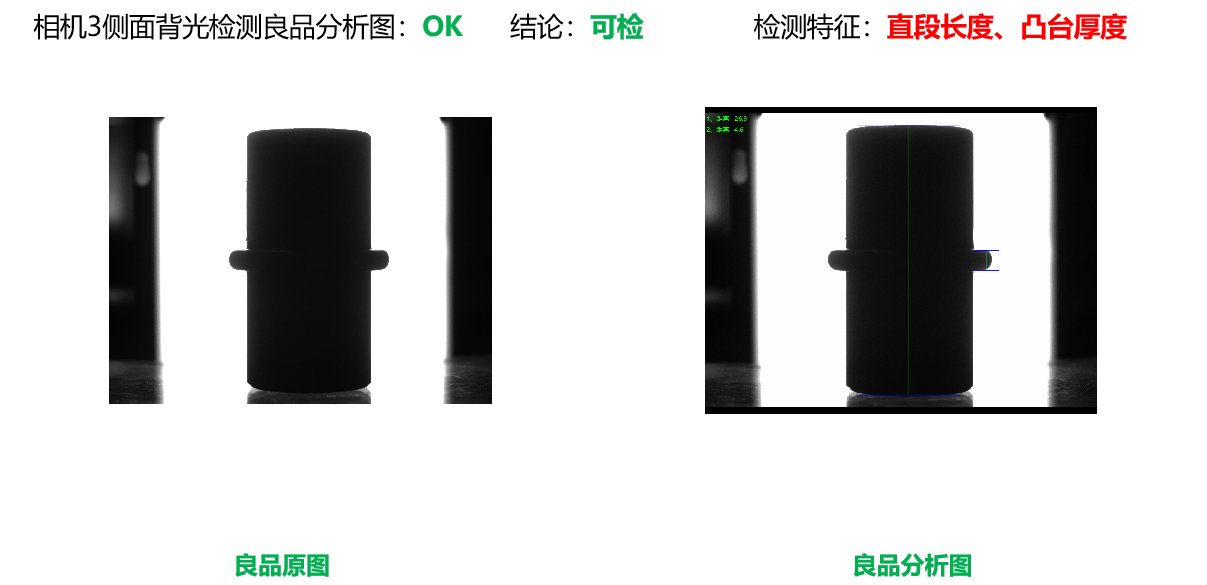

•    相機3側面背光檢測良品分析圖：OK      結論：可檢              檢測特征：直段長度、凸臺厚度



• 檢測方法：視覺檢測設備通過高精度相機和圖像處理技術，對五金管的指定段長度進行非接觸式測量。設備能夠自動識別五金管的起始和結束位置，并精確計算出段長度。

• 精度：檢測精度通常可達到很高的水平，如（+/-0.05）mm，具體精度取決于設備的配置和校準。

• 優勢：相比傳統的人工測量，視覺檢測設備具有更高的效率和精度，且能夠長時間穩定工作。

•


2. 凸臺厚度檢測

• 檢測方法：設備利用高精度傳感器和圖像處理算法，對五金管上的凸臺進行三維掃描或二維成像，從而精確測量凸臺的厚度。

• 精度：檢測精度同樣可達到很高的水平，具體取決于設備的分辨率和算法優化。

• 應用：凸臺厚度是五金件質量的重要指標之一，視覺檢測設備能夠確保產品符合設計要求。

•


3. 凸臺外徑檢測

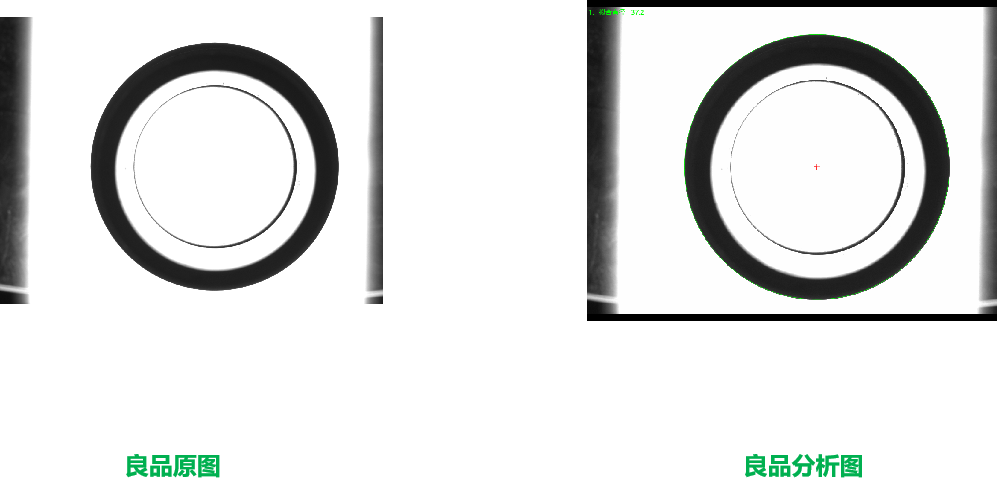

   相機1頂部背光檢測良品分析圖：OK      結論：可檢              檢測特征：凸臺外徑

•

• 檢測方法：與凸臺厚度檢測類似，視覺檢測設備通過掃描或成像技術，對凸臺的外徑進行精確測量。

• 精度：同樣具有高精度特性，能夠滿足精密五金件的檢測需求。

• 優勢：能夠快速、準確地檢測出凸臺外徑的微小變化，為質量控制提供有力支持。

4. 同軸度檢測

• 檢測方法：同軸度檢測是五金件視覺檢測中的一項重要內容。設備通常采用先進的圖像處理算法和光學技術，對五金管上的兩個或多個孔、軸等部件進行同軸度檢測。

• 實現方式：可能包括使用棱鏡分光原理實現相機不運動拍攝不同高度端面的圓，對相機位置進行校準標定從而檢測兩個圓的同心度。此外，還可能采用其他先進的檢測方法和技術。

• 精度：同軸度檢測的精度要求通常較高，具體精度取決于設備的配置和算法優化。

• 應用：同軸度是五金件性能的重要指標之一，直接影響產品的裝配精度和使用性能。視覺檢測設備能夠確保五金件在生產過程中滿足同軸度要求。

總結

五金管視覺檢測設備在檢測段長度、凸臺厚度、凸臺外徑、同軸度等方面具有顯著優勢。通過高精度相機、傳感器和圖像處理技術，設備能夠實現非接觸式、高效、精準的測量和檢測，為五金件的質量控制提供有力支持。在選擇和使用視覺檢測設備時，應根據具體檢測需求和產品特點進行合理配置和選型。
