指紋識別環機器視覺檢測計劃方案，指紋環機器視覺檢測設備

一：檢測內容及規定

檢測鋼件總面積：

總體高寬比16.78*8.53*1.07mm的首樣的總面積檢測

檢測內容：

1:底端背光檢測內螺紋長短、總寬

2:底端正光檢測中圈總寬

3:側邊背光檢測中圈長短、側邊薄厚、掛邊薄厚

標明:左右檢測新項目,均必須在影象下清楚可見才可以檢測

檢測高效率：每分檢測總數100-150件(手工制作送料的給料速率)。

職責分工段開展:依照檢測內容細分化檢測流程.

二： 機器設備構成及關鍵組織

總體組成：規格： 900*800*1850 mm

型號規格:SP_302C

1:思普泰克視覺檢測手機軟件

2:工業電腦

3:顯示屏 19寸

4:工業相機: 3套,底端檢測一個正光、一個背光。側邊一個背光

5:工業相機鏡頭: 3套FA工業相機

6:技術專業夾層玻璃盤

7:繼電器

8:減速器

9:震動柜

10:入料機器設備(振動盤,直振,控制板)。

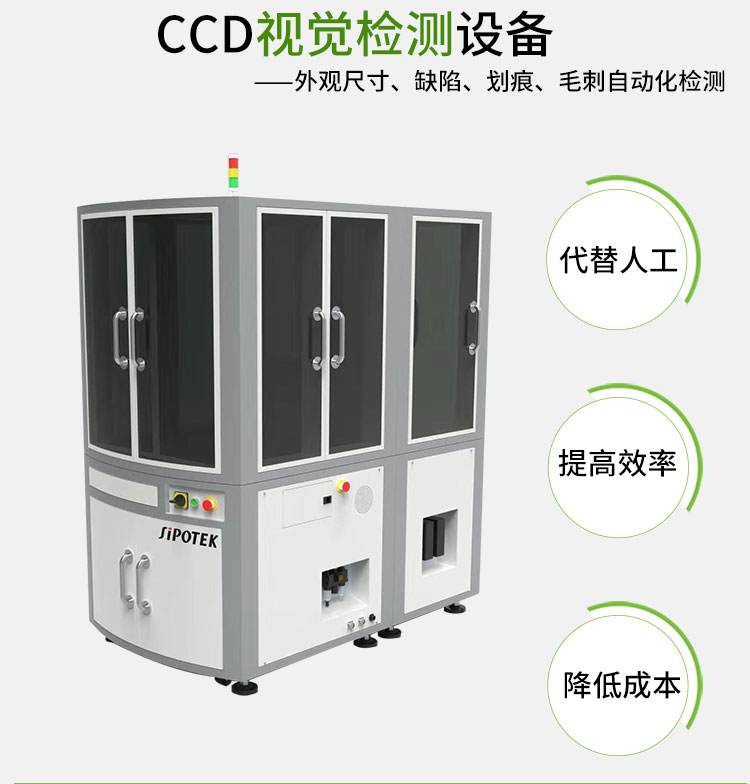

二.1： 機器設備外型3D立體圖

三：1 底端背光檢測方式

底端檢測實際效果原照:

三：1 底端背光檢測方式

底端檢測優品分析圖:OK

三：1 底端背光檢測方式

底端檢測欠佳品分析圖:NG

三：2底端正光檢測方式

底端檢測中圈總寬優品分析圖:OK

三：3側邊背光檢測方式

側邊檢測優品分析圖:OK

三：3側邊背光檢測方式

側邊檢測欠佳品分析圖:NG

四.安裝系統規定:

機器設備置放的檢測室內空間: 在生產流水線邊獨立安裝思普視覺檢測系統軟件，必須確保有充足的室內空間以設備安裝。

工作溫度： 0-50攝氏;

相對濕度： 90% RH下列;

電子干擾： 為機器設備出示電子干擾較小的地區。

開關電源： 溝通交流220V，50Hz，耗電量<1kva< p="">
