一、檢測內容及要求
檢測內容：
產品的外觀檢測
序號 | 檢測方式 | 是否可檢 | 備注 | |
1 | 斷口 | 頂部背光源檢測 | 可檢 | |
2 | 毛刺 | 頂部背光源檢測 | 可檢 | |
3 | ||||
4 |
注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量 不低于380件(取決于產品送料速度)。
二、設備組成及主要機構
設備型號：SP-T300標準檢測設備 外形尺寸：900*800*1850mm
組成部件清單：
序號 | 部件名稱 | 規格型號 | 數量 | 備注 |
1 | 視覺檢測軟件 | SIPOTEK | 1套 | |
2 | 工業電腦 | SIPOTEK定制 | 1套 | |
3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 | |
4 | 工業相機 | SONY工業相機 | 1套 | |
5 | 相機調節模組 | SIPOTEK定制 | 1套 | |
6 | 工業鏡頭 | FA高清光學工業鏡頭 | 1套 | |
7 | 光源 | 定制光學自適應光源 | 1套 | |
8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 | |
9 | 伺服電機 | 松下·PANASONIC | 1套 | |
10 | 控制系統 | SIPOTEK定制 | 1套 | |
11 | PLC運動協作 | 松下·PANASONIC | 1套 |

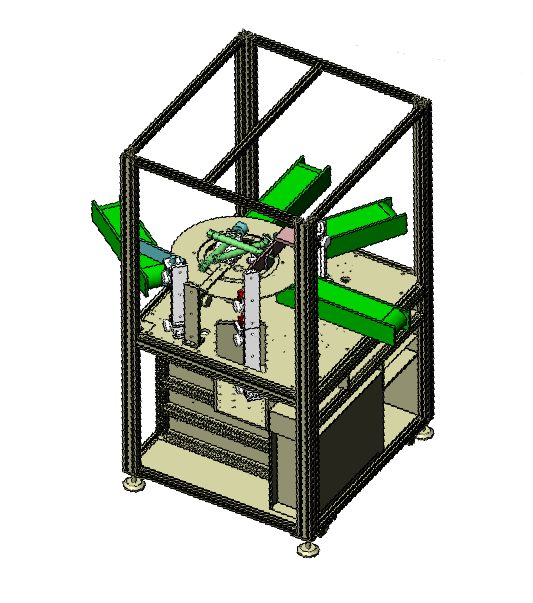

二、設備外觀3D立體圖
三、樣件測試圖片:

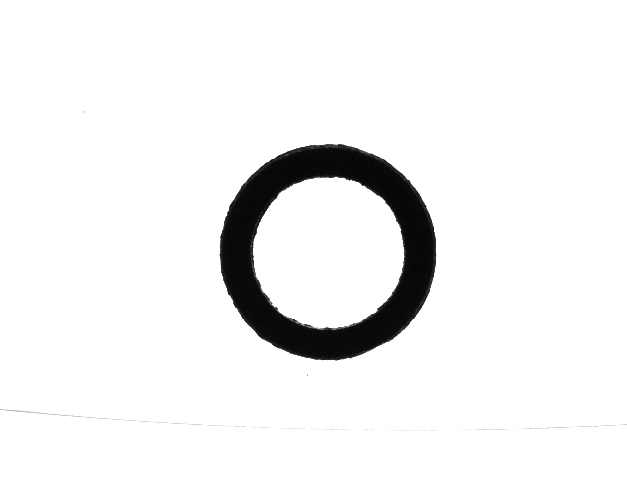

1.頂部背光檢測良品原圖：

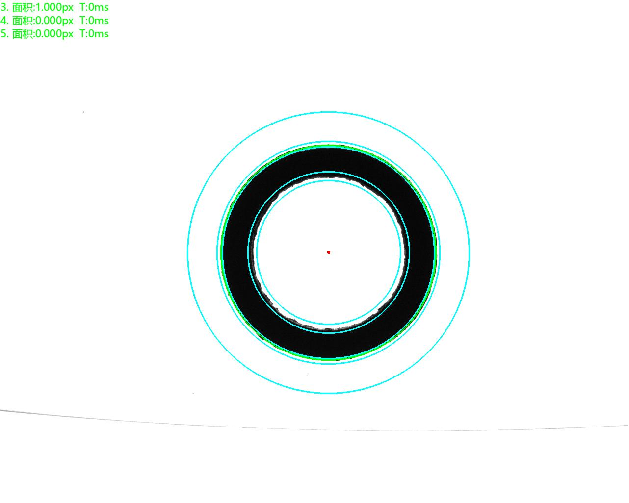

2.頂部背光檢測良品分析圖：OK

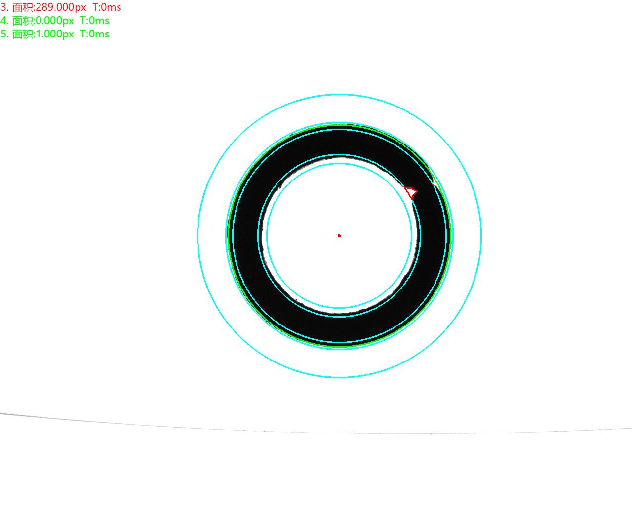

2.頂部背光檢測不良品分析圖：NG 不良特征：斷口

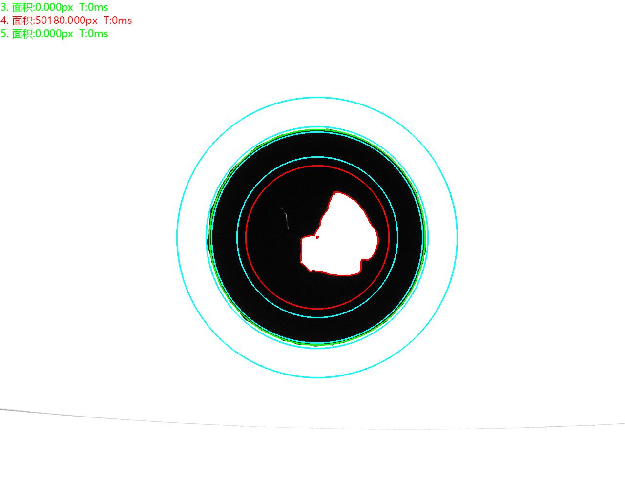

3.頂部背光檢測不良品分析圖：NG 不良特征：內毛刺

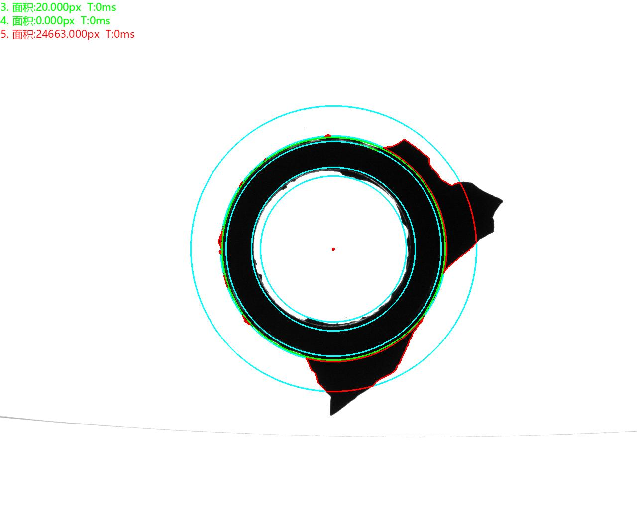

4.頂部背光檢測不良品分析圖：NG 不良特征：外毛刺
四、系統安裝要求:
設備放置的檢測空間: 安裝思普泰克視覺檢測系統的標準檢測設備，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
思普專業高效的視覺公司，時刻為客戶創造價值而努力！
